一、产品亮点：

       STDD-5J可视化远程超声巡检仪是针对高压输电线路和各类高压设备外绝缘放电缺陷进行快速判断、定位和诊断的仪器，产品采用低功耗、低噪声、高灵敏度设计，通过优化信号采集、处理算法，现实对放电脉冲的快速捕捉；配置的高清鹰眼摄像头，可在30米范围内观察、拍摄缺陷部位细节；开放式无线WIFI与IPAD互联，实现缺陷诊断和巡检作业管理，可自动识别外绝缘爬电、电晕放电和各种干扰, 自动诊断设备劣化程度；支持开放式电力物联网协议，可与本地数据汇聚节点实现自动数据交换；其主机可作为智能传感器与各种检测、监测设备互联, 是巡检人员检测线路上电力设备（绝缘子、设备线夹、熔断器、断路器）缺陷的专业工具。

二、产品功能：

1、彩色液晶屏显示，界面友好，显示直观，操作方便，能够确定局部放电点故障位置，并具有故障记录、存储以及回放功能。

2、内置巡检任务管理系统，数据以压缩形式进行交互，互联互通。

3、智能RFID电子标签巡检功能，支持云平台互联，可实现智能巡检和现场联合故障诊断。

4、配备具有远望功能的摄像头，在确定局部放电故障位置的同时还可记录下放电部位照片，是一款可视化的超声波巡检仪。

5、支持GPS巡检定位管理，系统支持二维码扫描，支持一维码数据读取。

6、具备耳机输出功能，能将超声信号转换成人耳可听的声音信号，由耳机送出，方便巡检操作，提高效率。

7、抗干扰能力强，可适用于噪声环境，不受外界环境声音影响，具有很强的方向指向性，可对缺陷设备进行快速、准确定位。

8、配备高亮度红色激光瞄准装置，即使在强光下用户也可方便的进行目标定位。

9、灵敏度高，巡检距离远，可实现远距离在线监测，无需停电，无需近距离接近，可在安全的位置操作。

10、内置诊断软件，实时显示检测结果，并配套专门的管理软件，可实现检测报告生成、打印、搜索等功能，便于搜索。

11、可在行驶速度在30km/h以下交通工具上进行检测，可实现快速检测。

三、标准规范

GB/T 2423     电工电子产品环境试验

GB/T16927     高电压试验技术

GB/T 17626 电磁兼容试验和测量技术

GB 2421     电工电子产品基本环境试验规程

GB7354      局部放电测量

GB 11022      高压开关设备通用技术条件

DL/T 417     电力设备局部放电现场测量导则

DL/T 593      高压开关设备和控制设备标准的共用技术要求

DL/T 595      电力设备预防性试验规程

四、产品概述

 STDD-5J可视化远程超声局放巡检仪是一款设备故障点与检测波形同时成像可视化手持式线路巡检设备。仪器采用非接触检测方式，实现远程超声波带电巡检，能够一键巡检、一键诊断、一键互联，其适用于检测高压电气设备的表面放电或爬电，例如高压输电线路支撑绝缘子、高压电缆及附件等变电站内其它高压设备表面放电，可以有效预防线路故障的发生，提高供电线路可靠性，是线路巡检人员得力助手。

五、性能参数

— 工作温度： -10℃～＋40℃

— 储存温度： -20℃～＋50℃

— 检测距离：   >30米

— 测量频率：   40kHz

— 方向角：     ±6°

— 灵敏度：     -90dB

— 动态范围：   60dB

— 工作时间：   >24小时

— 耳机连接：   3.5mm 插孔

— 激光源：    P<20mW，532nm

— 显示屏：    5.0寸TFT彩色液晶屏，多点式触摸电容屏

六、主要功能

1、彩色液晶屏显示，界面友好，显示直观，操作方便，能够确定局部放电点故障位置，并具有故障记录、存储以及回放功能。

2、内置巡检任务管理系统，数据以压缩形式进行交互，互联互通。

3、智能RFID电子标签巡检功能，支持云平台互联，可实现智能巡检及现场联合故障诊断。

4、配备具有远望功能的摄像头，在确定局部放电故障位置的同时还可记录下放电部位照片，是一款可视化的超声波巡检仪。

5、支持GPS巡检定位管理，系统支持二维码扫描，支持一维码数据读取。

6、具备耳机输出功能，能将超声信号转换成人耳可听的声音信号，由耳机送出，方便巡检操作，提高效率。

7、抗干扰能力强，可适用于噪声环境，不受外界环境声音影响，具有很强的方向指向性，可对缺陷设备进行快速、准确定位。

8、配备高亮度红色激光瞄准装置，即使在强光下用户也可方便的进行目标定位。

9、灵敏度高，巡检距离远，可实现远距离在线监测，无需停电，无需近距离接近，可在安全的位置操作。

10、内置诊断软件，实时显示检测结果，并配套专门的管理软件，可实现检测报告生成、打印、搜索等功能，便于搜索。

11、采用大容量高性能锂电池供电，低功耗设计，续航时间长，携带方便，可适用多种作业场合。

12、可在行驶速度在30km/h以下交通工具上进行检测，可实现快速检测。

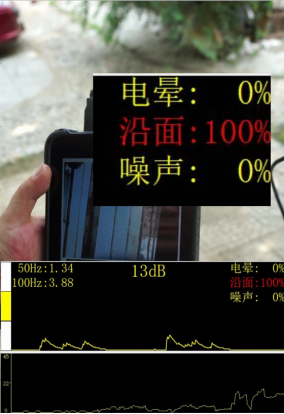

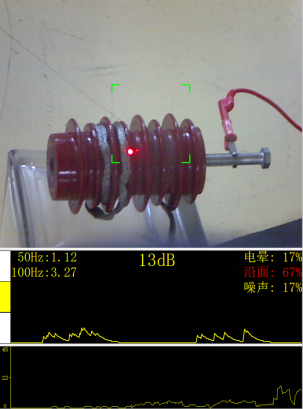

七、界面展示

八、现场应用

我公司产品自2015年以来，得到广大用户的认可，已经在我国多省市地区的电力公司进行了应用，如北京电力公司，山东省电力公司，辽宁省电力公司，冀北电力公司，蒙东电力公司，山西省电力公司，湖北省电力公司，上海电力公司等等。

九、配置清单
