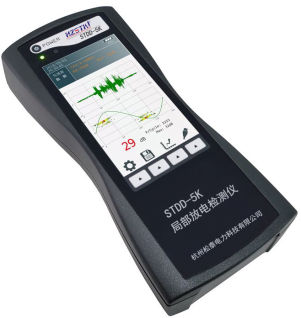

STDD-5K主机的前端内置一个非接触式超声波传感器和一个内置式TEV传感器，不外接传感器的情况下可以实现高低压开关柜局部放电的检测，如需对环网柜、变压器、GIS、架空线路、电缆终端、电缆分支箱等设备局部放电检测，只需要通过主机底端的传感器扩展口外接相应的专用传感器即可，主机可根据传感器的不同自动切换测量模式。

产品特点

☀ 配置不同传感器实现几乎所有的电气设备的局部放电检测；

☀ 提供时域波形、PRPD、PRPS等多种放电图谱，实现不同放电类型的分析；

☀ 人性化的人机界面方便不同设备的数据管理，包括历史数据变化趋势的追溯、横向与纵向数据分析，实现被测设备360°全面诊断；

☀ 内置超声波传感器和暂态地电压(以下简称TEV)传感器，可外接变压器、GIS、架空线路、电缆等专用传感器；

☀ 采用非侵入式检测方式，测试过程中无需停电，也许无施加高压源，比传统的脉冲式局部放电检测仪使用更加方便；

☀ 测试带宽范围为30kHz ~ 2.0GHz，适用各种频段的检测原理；

产品应用

STDD-5K局部放电检测仪广泛应用于以下领域：

☀ 发、配电企业

☀ 铁路系统

☀ 石油化工供电系统

☀ 航空航天检测领域

☀ 自动化检测领域

参数指标

按照标准

DL/T 500-2009 电压检测仪使用技术条件

GB/T 4208-2008 外壳防护等级的分类（IP代码）

GB/T 2423.1-2001 电工电子产品基本环境试验规程 试验 A:低温试验方法

GB/T 2423.2-2001 电工电子产品基本环境试验规程 试验 B:高温试验方法

GB/T 2423.4-1993 电工电子产品基本环境试验规程 试验:交变湿热试验方法

GB/T 2423.5-1995 电工电子产品环境试验 第2部分:试验方法 试验和导则:冲击试验方法

GB/T 2423.10-1995 电工电子产品环境试验 第2部分:试验方法 试验和导则:振动(正弦)试验方法

GB/T 17626.2-2006 电磁兼容性 试验和测量技术 静电放电抗扰度性试验（IEC 61000-4-2：1995）

GB/T 17626.5-2008 电磁兼容性 试验和测量技术 浪涌（冲击）抗扰度试验（IEC 61000-4-5：1995）

GB/T 17626.3-2006 电磁兼容性 试验和测量技术 射频电磁场辐射抗扰度试验（IEC 61000-4-3：1995）

GB/T 17626.4-2008 电磁兼容性 试验和测量技术 快速瞬变电脉冲群抗扰度试验（IEC 61000-4-4： 1995）

GB/T 17626.7-1998  电磁兼容 试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则

GB/T 19862-2005 工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法

产品配置清单

STDD-5K局部放电检测仪(以下简称为STDD-5K)由检测主机、传感器、PC机、软件光盘及相关附件组成，其中传感器、PC机、软件光盘为选配部分，详细配置如表一所示：                     表一
