一、简介

MV60电缆振荡波局放测试仪是集成式局部放电定位仪，主要用于中压电缆的局放诊断。系统测试频率为 20Hz 到800 Hz的阻尼交流电压（DAC）。

系统在测试过程中产生的阻尼交流电压最高可达 60kV，并结合先进的系统硬件与系统软件来进 行诊断，主要包括：

w 最新的电晶体技术和激光控制技术，如高压电晶体开关；

w 电子元件，数字式信号处理，如高压电晶体开关、高压源；

w 数字式信号处理器和过滤器；

w 无线连接以及计算机内置系统，包括局放探测器、控制单元和局放分析器。

二、技术特点

1) 电介应力和耐压测试：

2) 绝缘缺陷击穿测试 : 谐振和振荡波为选择,

3) 如果无人为缺陷，对电缆缺陷基本无损伤；

4) 局部诊断在振荡波测试电压下进行，电场强度分布和正常工作状态一样；

5) 局放评估和形式识别在正常电压级别下进行；

6) 局放等级测量根据IEC270，在2O一1O00Hz带宽下进行；

7) 电缆电容和被测对象的tan 6值通过电压波形的特征衰减来计算；

8) 基于阻尼振荡电压（DAC）的局放测试；

9) 测试频率（有效性）接近于50Hz工频电压；

10) 加压时间短，采用无损的测试方法；

11) 高精度数据采集模块进行测量和数据采集；

12) 可同时自动检测介损值、电缆电容等参数；

13) 笔记本电脑控制，直连或无线通讯模块（WLAN ）模式；

14) 自动调节系统参数来优化测试灵敏度；

15) 应用数理统计方法分析定位局放点，并在线处理数据；

16) 菜单引导式操作界面，用法简单，便于操作；

17) 具备局放自动校准和连接定位功能；

18) 具备频域滤波功能；

19) 具备小波滤波功能；

20) 符合国际标准的耐压试验功能；

21) 描绘耐压试验时局放水平及趋势；

22) 分析时校准波形参考功能；

23) 随时修正局放结果；

24) 自动校准电缆长度、接头位置和波速；

25) 具备测量局放起始电压、局放熄灭电压和局放水平；

26) 同时定位多个局放缺陷的位置；

27) 自动和手动两种方式调节频带宽度，方便过滤环境噪声；

28) 根据电缆长度自动调整频带宽度以得到最佳反射波形；

29) 具备补偿功能，真实还原局放量的实际大小；

30) 通过无线局域网（WLAN）控制高压输出，保证人身安全；

31) 具备混合电缆波速误差修正功能；

32) 自动和手动分析功能；

33) 电缆长度修正功能；

34) 紧急停机功能和安全控制回路；

35) 峰值电压、相电压倍数、有效值电压三种加压模式；

36) 3D图谱显示、打印功能；

37) 相位、局放谱图显示功能；

38) 自动放电功能；

39) 无线连接、有线连接功能，排除现场信号干扰；

40) 实时局放水平、位置显示功能；

41) 局放水平、局放次数切换显示；

42) 配备模拟软件，完整地再现现场试验数据的分析过程；

43) 配备USB接口，便于数据传输和系统软件升级；

44) 便携式设计，重量轻，易于操作和使用。运输方便，现场布置简单。

三、主要技术参数

四、系统构成

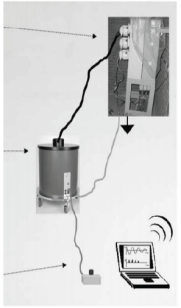

该测试系统包括MV60单元、外部控制开关、笔记本单元以及配套的连接电缆。
