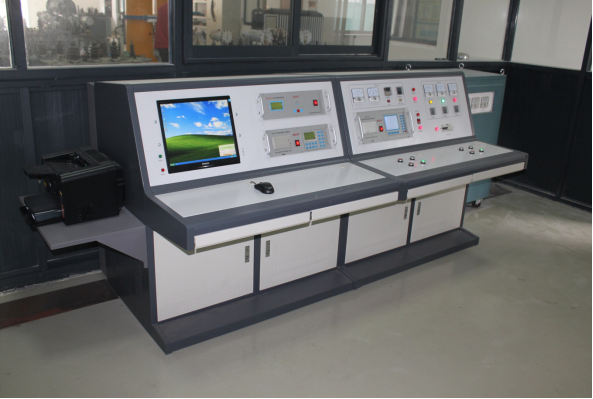

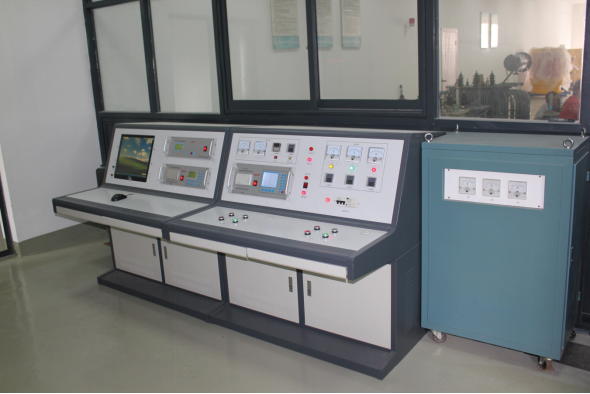

ST2000变压器特性综合试验台        1套（含以下设备）

性能指标

（1）ST2000变压器综合试验控制柜

接触器、外接互感器、测量监视表计、保护装置、红绿灯指示灯、按钮等

● 外接互感器：电流互感器  500V  200A/5A    电压互感器  1000V/100V

               基本误差：  0.2级

● 其它设备：按国家相关标准、规定和实际情况配置齐全

（2）HZST70全自动变比测试仪

主要功能与特点：

● 全自动变比测量功能，无需设置任何参数即可自动完成三相变比和组别的测量。

● 可自动测量、三相连续测量、单相测量变压器变压比，并可计算变比误差。

● 可测量Y/y、Y/d、D/y、D/d、2N/y、2N/d等各种联结组别的变压器

● 可测量任意角度“Z”型变压器(非整点）。

● 可测量变压器联结组标号和极性。

● 可存储或打印全部测量结果，可长期保存测量数据并可随时查阅和打印。

● 计算机通讯功能。

主要技术指标：

● 变比测量范围：0.8～2200

● 变比测量精度：0.2%（0.8～500）， 0.5%（500～2200）

● 测试电压：AC220V

（3） HZST50变压器空负载特性测试仪

主要功能与特点：

● 可测量变压器空载损耗、空载电流、负载损耗、阻抗电压、零序阻抗、短路阻抗、

电压有效值、电压平均值、电流、功率、功率因数、频率等参数。

● 全部数据均在同一周期内同步测量，保证在市电条件下测量结果的准确性和合理性。

● 自动波形畸变校正，电压校正，电流校正，温度校正，无须任何手工计算。

● 在仪器允许的测量范围内可直接测量，超出测量范围时可外接一次电压互感器和电流互感器。

● 可存储或打印全部测量结果，可长期保持测量数据并可随时查阅和打印。

● 计算机通讯功能。

主要技术指标：

● 基本测量精度：电压、电流 ±0.2%

                 功率 ±0.5%（COSφ>0.1），±1.0%（0.01<COSφ≤0.1）

● 电压测量范围：AC 0～800 V

● 电流测量范围：AC 0～80 A

（4）HZST30-5直流电阻测试仪

主要功能及特点：

● 自动程控电流源技术，电流源共设3000个电流档位，由内部微控制器根据被测电阻自动控制，从而达到比较宽的测量范围和最佳的测量状态，无须手动切换电流换档。

● 响应速度快，可在测量状态直接转换分接开关，仪器会自动提示并刷新。

● 高度智能化设计，功能设置巧妙先进，可自动判断测试线虚接、断线等故障。

● 保护功能完善，能可靠保护反电势对仪器的冲击，具有自动放电指示功能。

● 可显示测量电流和测量时间。

● 可储存250次测量数据，掉电不丢失。

● 计算机通讯功能。

主要技术指标：

● 测量范围：1mΩ～10kΩ

● 输出电流：0～5A

● 测量精度：O.2%±2字

● 最高分辨度：1μΩ

（5）配变数据库管理软件

● 操作、分析功能：完成设备操作、数据及波形浏览；

● 文件管理功能：被试变压器的管理（型号、生产厂家、购买日期、投运日期、运行线路等）、每台变压器的历史试验数据管理、报告打印；

● 相关国家、行业标准数据库管理：支持标准的查询、修改、阀值设定等；

● 打印格式管理：编辑、选择不同的报告打印格式；

● 安全管理：密码设定、权限访问；

● 支持变压器其它项目的数据管理（录入、检索、报告打印）。

附件

● 设备间连接线、保护电阻、放电棒、防尘罩等：按国家相关标准、规定和实际情况配置齐全。
