仪器特点：

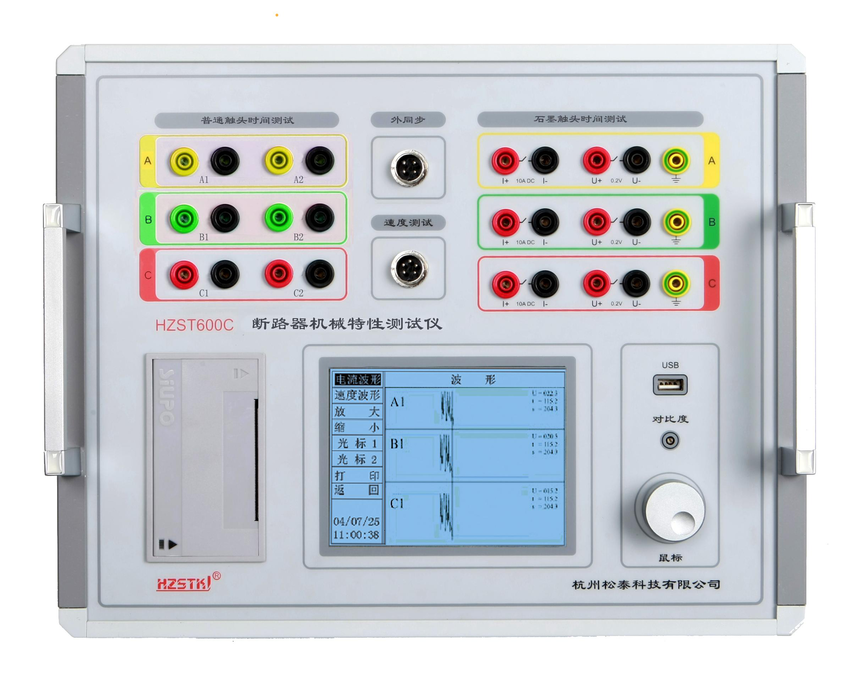

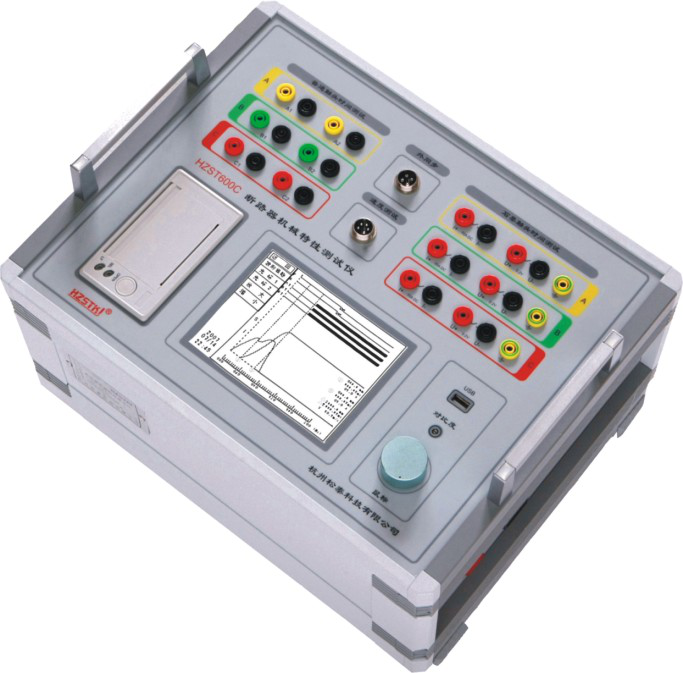

      1.本仪器主要用于西门子石墨触头开关的测试，同时也适用于多油、少油、SF6、真空等高压开关机械特性参数测试与特性分析。

      2.能够进行各类开关的断口分、合时间、同期、弹跳、行程、速度、分闸反弹幅值的测量及操作电流的测量等。仪器测量过程中采集的相关波形，供用户进行分析、计算。

      3.仪器操作简单，速度传感器安装方便。

      4.仪器可控制外部操作电源进行各项开关操作。

      5.仪器内置大容量存贮器，具有相关的计算机数据通信接口。

      6.仪器抗电磁干扰能力强，能够在500KV及以下变电站电磁干扰环境可靠工作。

      7.仪器采用高品质机箱安装，不仅外形美观，而且结构牢固；适合野外作业。

技术参数：

1.石墨触头时间测试

测试通道：断口时间6路，3路选配

测量范围：10～12000ms

测试电流：3路10A（200mV）

准确度：  ±(0.2%读数±2个字)

分辨率：  0.1ms

2.合闸投切时间及电阻测试

测试通道：6路（选配）

测试范围：10～12000ms

准确度：±(0.2%读数±2个字)

分辨率：0.1ms

合闸电阻值范围：30～5000Ω

准确度：0.5%

3. 普通触头时间测试

测试通道：12路

测量范围：0～20000ms

准确度： ±(0.1%读数±2个字)

分辨率：0.1ms

4. 测试速度

测试通道：3路（2路选配）

传感器：电阻线性度：≤0.1%

采样速率：20K

测试范围：0.1～20.00m/s

准确度： ±(1%读数±2个字)

5. 行程测试

测量范围：0～1000mm

分辨率：0.1mm

准确度：  ±(1%读数±2个字)

6.直流电源

调压范围：20V～270V

准确度：<1%

纹波因素：<1%

最大输出电流：20A

7.重量与尺寸

重量：5KG（主机）

外形尺寸：380×180×300mm

8.适用环境

环境温度：-15℃～55℃

相对湿度：<80%
